概述

随着计算机、通信和控制技术的高速发展，大量非线性设备被采用运行，会产生有害的谐波污染，进而产生附加谐波损耗，降低设备使用效率，产生额外热效应，引起保护装置误动作、拒动，导致计量不准确，增加系统谐振的可能性，干扰通讯等一系列问题，甚至造成用电设备的永久性损坏，给工作和日常生活造成了巨大损失。

亿科森思研制的 EX-HP 系列谐波保护器针对越来越恶劣的电能质量，为用电设备提供多功能谐波保护。本产品采用最新的超微晶体合金材料，应用了具有科技创新的独特思路，能抑制和吸收各种用电设备产生的随机高次谐波、高频噪声、脉冲尖峰、电涌等干扰；随时跟踪高压波形，瞬时滤除电源中的尖峰、浪涌（雷电）、杂波，矫正因谐波影响而产生畸变的电压波形；对噪声进行消化并把被吸收的噪声能量部分返回到电网中以矫正电网波形，使电网电源波形变得清洁光滑，既提高了电网质量，又保证了用电设备的正常运行。本谐波保护器能吸收 90%左右的各波形谐波。

 功能特点

‹ 采用超微晶体合金材料制造及创新科技的特别电路；

‹ 对高次谐波、高频噪声、脉冲尖峰、电涌等干扰有抑制和吸收作用；

‹ 随时跟踪电压、电流波形，矫正因谐波影响而产生畸变的电压、电流波形；

‹ 减少了用电设备的故障率和机器误操作，全面克服由于谐波污染引起的高频干扰；

‹ 装置本身几乎无耗电，经济效益高；

‹ 结构设计合理，接线简单，安装调试方便。

 技术数据

‹ 额定电压： 220V/380V/690V±20% AC；

‹ 频 率： 50/60Hz；

‹ 最大脉冲电流： 14000A；

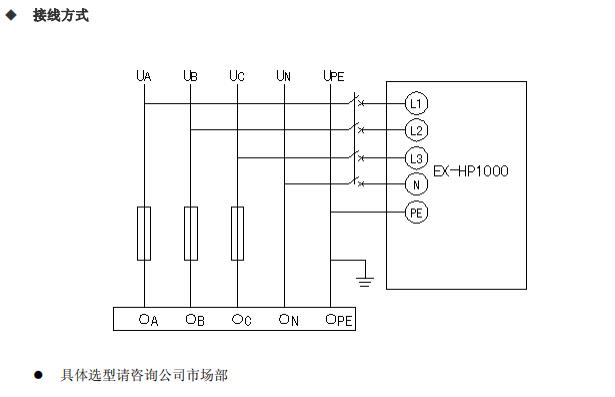

‹ 接线方式： 三相四线/带 PE 保护；

‹ 残余浪涌电压抑制：残余浪涌电压的值可限制在 1kV 以下，使浪涌的能量不致损坏设备；

‹ 功 耗： ≤1W；

‹ 绝缘电阻： ＞50M；

‹ 耐 压： 端子与外壳间承受 2500VAC，时间 1 秒，无击穿和闪烁现象；

‹ 过载保护： 前置空气开关；

‹ 保护频率： 1kHz~20MHz；

‹ 泄露电流： 1.431mA；

‹ 滤波性能： 对电网电源中瞬变有明显抑制效果，120kHz 附近 50DB 衰减，

1kHz~20MHz 杂波有明显的滤波效果；

‹ 滤波效果： 滤除≥97%谐波电流；

‹ 外部环境： 无爆炸无腐蚀性气体导电尘埃，无震荡，无冲击源；

‹ 海拨高度： ≤4000m；

‹ 温度范围： -35℃~+75℃；

‹ 使用寿命： 设计使用寿命 20 年以上；

‹ 维护方式： 免维护；

‹ 安装方式： 35mm 卡式导轨安装；

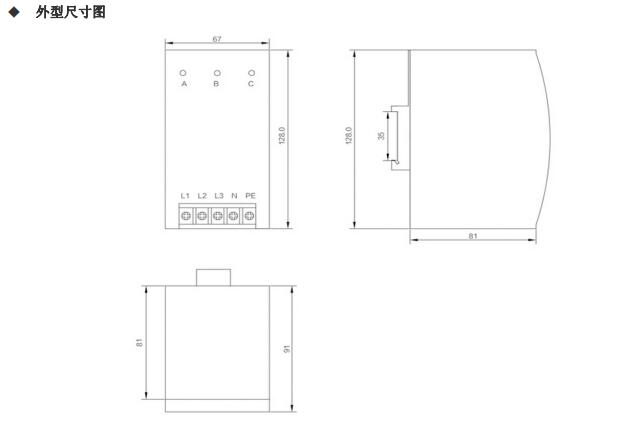

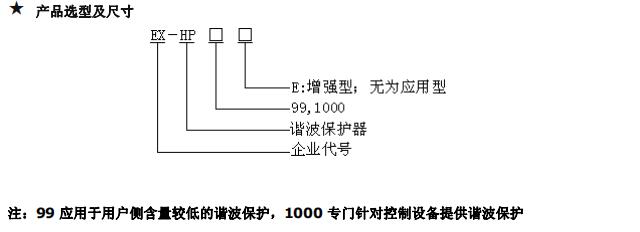

‹ 外形尺寸： 128×67×95（mm）；

‹ 防护等级： IP40/可加装 IP54 套件；

‹ 依据标准： IEC61000-4~5，IEC60939-1~2，GB14549-93《电能质量—公用电网

质量》，GB12325-90《电能质量—供电电压允许偏差》。
